Ксенон на ВАЗ 2110: установка в стандартную фару своими руками
Содержание
Не секрет, что качество освещения автомобиля оказывает непосредственное воздействие на уровень безопасности. Как самого автомобилиста и его пассажиров, так и остальных участков дорожного движения.
Многие считают, что ксенон на ВАЗ 2110 устанавливается незаконно, и любой инспектор может оштрафовать вас на кругленькую сумму денег. Сегодня мы поговорим о законности ксенона и особенностях его установки на отечественную «десятку».
Вопрос закона
Не редко в противотуманных фарах уже с завода предусматривается установка биксеноновых ламп и аналогичных линз. Это противотуманки Д класса, которые являются совершенно законными. Следовательно, ни один дорожный инспектор не посмеет потребовать с вас штраф или другую форму наказания за использование ксенона.
Потому для установки ксенона в качестве противотуманок и основных фар вам потребуется приобрести комплект легального оборудования. На стекле фары обязательно должно красоваться надпись в виде буквы D. Она говорит о том, что в этих фарах подключаются биксеноновые фонари. Следовательно, все законно, а потому опасаться постом ГИБДД не придется.
Если у вас ксенон, но на стекле фар буква H, у вас будут проблемы. Все потому, что такая надпись говорит о том, что под стеклом обязаны находиться галогенные светильники.
Преимущества и потенциальные проблемы
Биксенон великолепно справляется с освещением дорожного полотна и прилегающих к нему участков. Это касается как головных фар, так и противотуманных. Характерная особенность ксенона заключается в излучении яркого белого света с голубым оттенком.
Ксеноном в фарах и ПТФ
Важно учесть, что свет от противотуманок обязан быть низко направленным, проходить сквозь густоту тумана, но не вредить встречным автомобилям.
Противотуманки от фирмы Bosch, которые устанавливаются на ВАЗ 2110, линзы отсутствуют. Вместо них здесь предусмотрены отражатели. От этого пучок света получается недостаточно низким.
Потому при установке ксенона очень важно установить фокусирующие линзы, чтобы биксенон вел себя подобающим образом. То есть освещал качественно дорогу, не слепил встречные машины.
Разумеется, без демонтажа старых фар будет невозможно установить ксеноновые устройства. Выполняется демонтаж следующим образом.
- Автомобиль лишается питания путем снятия минусовой клеммы с аккумуляторной батареи.
- Отключаются разъемы, идущие на фары. Все без исключения.
- С верхнего крепления демонтируются крепежи. Там располагаются болты.
- Демонтируется радиаторная решетка.
- Снимается болт, который удерживает блок фару в нижней ее части. Он там один.
- Далее поддевается накладка с помощью плоской отвертки и снимается.
- Теперь берется ключ на 10 миллиметров, которым демонтируется гайка фиксации к кронштейну.
- Остается извлечь блок фару.
- Не забудьте поддеть фиксатор цилиндра гидрокорректра с помощью все той же плоской отвертки, чтобы извлечь агрегат.
- Снимаются указатели поворотов. Для этого просто откручивается пара болтов.
Монтаж модуля
Если вы хотите, чтобы установка ксенона на ВАЗ 2110 выполнялась в рамках закона, купите новый разрешенный модуль.
Хорошо зарекомендовали себя модули, которые с завода устанавливаются на немецкие автомобили БМВ Е60. Сами понимаете, о качестве какого уровня идет речь.
Киржач в разборе
Только обязательно учтите тот факт, что для ВАЗ 2110 подойдут «баварские» модули Hella Lens G2. Это модуль второго поколения, имеющий более широкие линзы. Первое поколение нам не подходит.
Разумеется, конструктивно автомобили отличаются, потому придется несколько подкорректировать установку.
Для начала приобретите необходимые материалы. Всего по две штуки:
- Игнитор;
- Блок розжига;
- Линзы Hella;
- Биксеноновые фонари.
Если брать не новые линзы, а бывшие в употреблении, покупка всего комплекта обойдется вам примерно в 3,5 тысячи рублей. Поскольку ставить вы их будете сами, дополнительных финансовых затрат быть не должно.

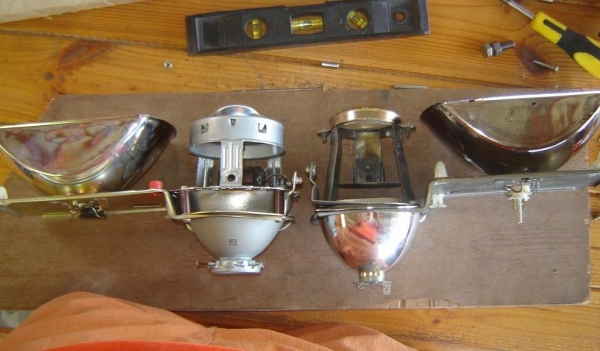

Процесс доработки выглядит так.
- Замерьте размер посадочного места, куда монтируется стандартный модуль Киржач. Теперь там будет располагаться модуль Hella. Место следует подготовить заранее.
- К штатной проводке подключается проводка от биксеноновой оптики. Здесь проблем не возникает, поскольку все идеально совпадает.
- Теперь ставится на свое место новый биксеноновый модуль.
- Фиксировать блок розжига можно любым удобным для вас способом, поскольку места для установки более чем достаточно в ВАЗ 2110.
Установка в стандартную блок фару
Если блюстители закона вам не страшны, или вы не хотите тратить большие деньги на покупку нового легального модуля, можете воспользоваться стандартной блок фарой, и установить ксенон в нее.
Сделать это удастся при соблюдении определенной последовательности действий:
- Обязательно первым шагом является отключение минусового провода с аккумуляторной батареи;
- Подготовьте проводку. На плюс идет желтый, на минус — коричневый провод. Два минуса и столько же плюсов обжимаются поочереди, после чего обязательно тщательно изолируются;
- Отверстия для ламп обработайте простым подручным инструментом — напильником. Периодически проверяйте, входят ли лампочки. Если перестараться с заточкой, вернуть спиленный материал на место уже будет сложнее;
- Теперь выполните установку биксеноновой оптики;
- Проводку от лампочек протягивают с защитную крышку. Предварительно вам придется просверлить отверстие. Потому наличие дрели под рукой обязательно;
- Установив фару в цоколе, зафиксируйте ее. Только ни в коем случае не намудрите в полярностью;
- Вместе с лампой предлагается инструкция по подключению блока розжига. Следуйте ей, ничего сложного в этой схеме нет;
- Поставьте фары на место;
- Подключите минусовую клемму обратно на аккумулятор;
- Если фары функционируют, включаются, как и положено, тогда работу считать завершенной рано. Остается последний, но очень важный этап — регулировка.
Как видите, ксенон на ВАЗ 2110 — это вполне реально. Но чтобы проблем с законом у вас не возникало, советуем потратить немного больше денег, но приобрести полноценный легальный модуль, чем рисковать, проезжая мимо каждого поста ГИБДД.
Ксеноновые лампочки на ваз 2110: их преимущества и установка
Ксенон на ваз 2110
Как известно, ксеноновые лампочки на ваз 2110 устанавливаются в последнее время все чаще. И причин такой любви к этим источникам света множество.
Ксеноновые лампы ваз 2110 позволяют значительно улучшить световые характеристики фар и водитель будет ночью видеть дорогу, практически как и днем. Каких-либо выдающихся знаний или секретов для того чтобы установить эти лампы на свой автомобиль знать не нужно.
В данной статье будет представлена пошаговая инструкция того, как это быстро сделать.
Немного информации про ксенон
Ксеноновые лампы для автомобиля ваз 2110
Откуда появился ксенон и что это такое? Такой вопрос может задать человек, который ни разу не слышал о ксеноновых лампах, но таких людей в последнее время становится все меньше и меньше.
Первая ксеноновая лампа была придумана еще в 1940 году, а представлена была на обозрение общественности уже после войны. Ксеноновые лампы стали после этого очень популярны, так как нашли свое применение вначале в киноиндустрии, где им удалось отправить на заслуженный отдых допотопные угольные дуговые лампы.
Характерной особенностью ксеноновых ламп является их свет – голубовато-белый и очень яркий. Сегодня ксеноновые лампы нашли применение не только в киноиндустрии, но и в автомобильном производстве.
Без них невозможно говорить о прогрессе или модернизации автопромышленности.Практически половина наших отечественных автомобилей, вышедших после 90-ых не оснащены ксеноновыми лампами.
Эту установку частенько владельцы проводят сами, тюнингуя автомобиль. Результат всегда превосходит ожидания.
Принцип работы
Ксеноновые лампы для ваз 2110
Почему же ксеноновая лампа светит ярче обычной лампы накаливания. Оказывается основной поток света излучается в данном случае непосредственно возле катода.
Кроме того, светящаяся область лампочки сделана конусообразной формы, что имеет свой эффект. По мере удаления от катода по экспоненте, интенсивность свечения спадает.
Именно по этим причинам свет ксеноновых ламп схож к дневному свету и практически от него не отличается.
Установка ксеноновых ламп
Лампочки ксенон на ваз 2110
Узнаем, как же установить ксеноновые лампочки самостоятельно и что нужно для это знать. Но прежде проанализируем преимущества установки этих ламп по сравнению с обычными.
Преимущества установки ксеноновых ламп на Ваз 2110
Сегодня ксеноновый свет является визитной карточкой, своеобразным модным прикидом современных автомобилей, в основном импортных. И этому есть свое объяснение.
Ниже представлены преимущества использования ксеноновых ламп вместо традиционных:
- Освещение, которое в разы лучше. Этого у ксенона не отнять, ведь по сравнению с галогеновыми лампочками ксенон ярче в несколько раз, да и цветовой спектр у этих ламп комфортнее для глаз человека.
Лампочки ксеноновые на ваз 2110
- Ксеноновый луч не отражается во время тумана или от капелек дождя, как традиционный. Этот луч способен проникать сквозь толщу атмосферных осадков, предоставляя водителю четкую и ясную картину дороги.
- Ксеноновые лампы сверхнадежны и имеют большой гарантийный срок. С этим не поспоришь, ведь по сравнению с галогенкой у ксенона внутри нет слабой спиральки, которая так и норовит оборваться на ухабах или неровных дорогах.
Примечание. С другой стороны на ксеноне установлен довольно сложный блок розжига, который содержит множество деталей, рискующих выйти из строя. На традиционных лампах такой блок не нужен.
- Ксеноновые лампочки потребляют гораздо меньше энергии. Если для традиционных ламп нужно около 55 Вт на одну, то ксенон обходится всего 35-ю Вт.
Приплюсовав столько же для двух ламп получаем разницу в 40 Вт, что согласимся не мало (лампы светят круглосуточно, согласно новым законам ПДД) и можно неплохо сэкономить на установке ксенона, если еще учитывать перманентно растущую цену на топливо. - Ксеноновые лампочки практически не нагреваются в процессе работы. Если опять же сравнить с галогеном, то тот от 55 Вт энергии все 40% превращает в бесполезное тепло.
Ксенон же из 35 Вт только 7% превращает в тепло, которое не только бесполезно, но и вредно.
Примечание. Нагретые фары труднее очищаются от грязи, а если их окатить в этот момент холодной водой, то могут и потрескаться. В этом отношении прохладные ксеноновые фары смотрятся более предпочтительнее.
- Ксеноновые лампы смотрятся эстетичнее, они престижны и стильны.
Минусы использования ксенона
Кроме плюсов от установки этих ламп, есть еще и минусы, которые было бы не честно не привести.
Хотя они и незначительны, но знать о них полезно:
- Дороговизна. Действительно, ксенон по сравнению с традиционными лампами дороговат и позволить его установку может не каждый.
Сюда включается не только суммарная стоимость ксеноновых ламп, но и цена блока розжига и установки, которая в нашем случае будет проведена своими руками. - Ксенон ослепляет встречных водителей. Это происходит из-за повышенной яркости.
Кроме того, ослепляют обычно неправильно установленные ксеноновые лампы или полусамодельные, на которых нет предусмотренных заводских адаптированных фар.
Вот и были приведены эти два минуса, которые никак не способны повлиять на напрашивающийся сам собой выбор в пользу установки ксеноновых ламп вместо обычных.
Алгоритм проведения замены
Лампы ксенон ваз 2110 – дневное освещение
Данная пошаговая инструкция станет вдвойне полезнее, если использовать в процессе наглядные пособия.
Разбор фары:
- Снимаем первым делом минусовую клемму с аккумуляторной батареи;
- Теперь находим электрические разъемы фар и отключаем их;
- Берем ключ, которым откручиваем болты, фиксирующие верхнее крепление блок-фары;
Откручиваем болты верхнего крепления блок-фары
- Снимаем теперь радиаторную решетку ;
- Откручиваем болт нижнего крепления;
- Берем отвертку и аккуратно поддеваем декоративную накладку;
- Сначала накладку сдвигаем к центру, а после полностью ее вытягиваем;
- Теперь следует вывернуть болт, фиксирующий блок-фару к кронштейну (используем для этого ключ на 10);
- Снимаем блок-фару;
- Берем отвертку и поддеваем фиксатор цилиндра гидрокорректора;
- Вынимаем фиксатор из корпуса фары;
- Демонтаж поворотника происходит путем откручивания двух крепежных винтов;
- Из фары демонтируем галоген или традиционную лампочку (в зависимости от того, что там установлено).
Непосредственная установка ксенона на фару
Перед тем, как начать второй этап работы, следует вооружиться необходимыми материалами: 2-мя простыми креплениями и 2-мя креплениями под толстый провод (мамки).
- После снятия галогена берем нож и отрезаем провода (нужно будет отрезать коричневый и желтые провода).
Примечание. Как правило, желтый провод, это плюс, а коричневый – минус.
- Берем плоскогубцы и нож и зачищаем провода;
- С помощью тонкогубых плоскогубцев обжимаем два коричневых провода и крепления для толстого провода – мамки (не забываем заизолировать их специальной лентой);
Установка ксенона на фары
- С желтыми проводами делаем то же самое, только берем уже мамки для тонких проводов;
- Все тщательно изолируем лентой во избежание короткого замыкания.
Примечание. Стоит знать о том, что ксеноновая лампочка в фары Киржач устанавливается без каких-либо особых проблем.
Если же на автомобиле установлены фары Бош, то придется воспользоваться круглым напильником, которым нужно будет обработать отверстие. Во время этой работы нужно быть крайне внимательным и слишком не увлекаться, а время от времени примерять лампу.
- Вооружаемся дрелью, на которую насаживаем тонкую дрель;
- В защитной крышке отверстия проделываем дыру диаметром примерно 23 мм;
- Протягиваем в сделанное отверстие провода от ксеноновой лампы;
- Теперь устанавливаем саму ксеноновую лампу через отверстие и закрепляем ее;
- Соединяем мамки так, чтобы не перепутать плюс с минусом.
Примечание. Нужно внимательно проверить в этот момент, все ли грамотно сделано. Помним, что ошибка может дорого стоить, ведь от неправильного подключения можно испортить дорогие ксеноновые лампочки или блок розжига.
- Подключаем блок розжига, используя специальную схему, которая идет в комплекте с ксеноном;
Схема подключения блока розжига
- Подключаем фару;
- Подсоединяем минусовую клемму на АКБ.
Вот и настал ответственный момент, Включаем ближний свет и если видим очень яркое свечение, похожее на дневной свет, значит установка прошла успешно!
В процессе работ своими руками очень важно использовать фото и видео – материалы. Также не помешает воспользоваться информацией из дополнительных инструкций, найденных в сети Интернет.
Цена установки ксенона в СТО довольно высока, поэтому самостоятельная замена лампы ксенон для ваз 2110 позволит сэкономить немалые денежные средства, которые и пойдут на покупку блока розжига последней версии.
Закончились времена «свободного» ксенона, который можно было устанавливать на любой автомобиль. Теперь к ксенону выставлены требования. которые должны соблюдаться, в противном случае — лишение прав. Рассмотрим подробно, что нужно для того, чтобы узаконить ксенон на ВАЗ 2110 .
О том, что такое ксенон и как его установить на ВАЗ 2110 рассказали. Теперь пришло время поговорить о том, как сделать такую модернизацию головной оптики законной:
- Водителям, у которых газоразрядные источники света (ксенон) установлен с завода-производителя нет повода для беспокойства. Такие фары сертифицировал производитель и они могут быть уверены, что фары соответствуют всем нормам и правилам, основным из которых в данном случае будет ГОСТ Р 41.98-99 — Единообразные предписания, касающиеся официального утверждения фар механических транспортных средств с газоразрядными источниками света.
- Ситуация с ксеноном на ВАЗ намного сложнее. Самостоятельная установка линз в фары классифицируется уже как внесение изменений в конструкцию автомобиля. Итак, что же нужно, чтобы ксенон на русской машине был по закону ?
Начнем с требований для ксенона:
Вырезка из постановления Правительства РФ от 10 сентября 2010 г. N706 г. Москва «О внесении изменений в технический регламент о безопасности колесных транспортных средств»:
«1.3.14.6. Фары ближнего света, источник света которых представляет собой газоразрядную лампу, должны быть оснащены устройством фароочистки и работоспособным автоматическим корректирующим устройством регулировки угла наклона.»;
Омыватель фар — необходимый атрибут ксеноновых фар в странах Евросоюза. Его необходимость обуславливается резко возрастающей засветкой выше СТГ фар при загрязнении стекла. То есть СТГ фары становится менее четкой и происходит более сильное ослепление других участников движения. Как установить омыватель фар на десятку уже говорили .
Автокорректор призван поддерживать постоянный наклон светового пучка фар относительно дороги, заданный при их регулировке независимо от загрузки автомобиля. На ВАЗ 2110 можно установить:
- Импортный комплект универсального автоматического корректора света фар от Hella (Цена комплекта около 10тыс.р.)
- Отечественную разработку по автоматической корректировке фар от СиличЪ (Цена комплекта 3200р.).
Прозрачное стекло фар перед линзой можно купить отдельно (акриловые или использовать отшлифованные стандартные).
Все, грамотный свет головной оптики ВАЗ 2110 сделан !
Т.к. на штатных фарах ВАЗ маркировка HRC (ближний и дальний свет только с галогенной лампой), а на самом деле внутри фары биксенон от мерседеса :), то нужно узаконить модернизированную оптику !
Порядок оформления ксенона или изменений в конструкцию автомобиля
1. Обратиться с заявлением в ГИБДД по месту регистрации ТС. «Заявление на внесение изменений в конструкцию» должно быть установленной формы. Обратиться с ним нужно к начальнику регистрационного подразделения ГИБДД. По данному заявлению принимается решение. (регламентируется п.4, п.5 Приложения № 2 Приказа МВД РФ от 7.12.2000 г. № 1240).
При этом в «Заявление на внесение изменений в конструкцию» указывается порядок и условия оформления и выдачи «Заключения», т.е. ГИБДД изначально не вправе отказать в оформлении изменений в конструкцию ТС.
2. Обращаемся в НАМИ-ПТИА-ФОНД. чтобы получить «Заключения». Копии документов можно послать эл. почтой:
- Заявление из ГИБДД с двух сторон с резолюцией.
- Паспорт транспортного средства (ПТС) с двух сторон,
- Свидетельство о регистрации транспортного средства (СОР) с двух сторон,
- Описание работ и фотографии
- Почтовый адрес отправки и контактная информация
3. После получения «Заключения» (обычно через несколько дней) собственник производит изменения в конструкции ТС (организация определяется по «Заключению»). (Обращаетесь в сертифицированный сервис, где производите переоборудование.)
После производства работ по изменению конструкции ТС собственник получает у производителя работ «Заявление-декларацию об объеме и качестве выполненных работ». При самостоятельном производстве работ собственником «Заявление-декларация» заполняется и подписывается собственником ТС. Самостоятельное производство работ возможно, если у вас есть диплом автомеханика.
4. Далее производится проверка технического состояния конструкции ТС на соответствие требованиям нормативных документов в области обеспечения безопасности дорожного движения на СГТО (станции государственного технического осмотра ГИБДД) или на ПТО (пункте технического осмотра), по результатам собственнику ТС выдается диагностическая карта и «свидетельство о соответствии типа транспортного средства».
5. В ГИБДД получаем новое документы (Свидетельство о регистрации и ПТС с внесенными отметками об установлении сертифицированных би-ксеноновых модулей).
Для этого в ГИБДД предоставляются следующие документы :
- Заявление на внесение изменений в конструкцию ТС,
- Заключение о возможности переоборудования ТС (из НАМИ),
- Сертификаты на ксеноновый модуль,
- Декларацию об объеме и качестве выполненных работ (из сервиса),
- Документы от сервиса (копии сертификатов).
Цена оформления ксенона:
- Заключение – 3000
- Пошлина за рассмотрение заявления на переоборудования – 500
- Пошлины за техосмотр, выдачу нового свидетельства о регистрации, внесение отметки в ПТС (всего 4 шт) – на общую сумму 1053 руб.
На этом процесс законного газоразрядного света окончен и мы получили ксенон на ВАЗ 2110 без штрафа. Кстати, если решили оставить штатную оптику, то ответ на вопрос, что лучше Киржач или Бош в этой номинации .
