Чистка и промывка форсунок (инжектора) на ВАЗ 2114 своими руками
Содержание
Система инжектор автомобиля ВАЗ 2114
На автомобиле ВАЗ 2114 устанавливается двигатель с распределенной системой впрыска топлива (инжектор), и от качества бензина зависит стабильная работа мотора этой машины. Низкое октановое число топлива приводит к падению мощности, неустойчивой работе силового агрегата. В результате могут выйти из строя любые детали двигателя внутреннего сгорания (ДВС). Механические примеси в горючем приводят к засорению топливных фильтров. выводят из строя бензонасос, засоряют форсунки. Приходится разбирать топливную систему (ТС) и чистить инжектор. Как устроена форсунка ВАЗ 2114, как нужно производить чистку и в каких случаях, как снять и установить топливную рейку, рассмотрим в этой небольшой статье.
Инжектор ВАЗ 2115 ничем не отличается от ВАЗ 2114, поэтому рассматривая устройство «четырнадцатой» модели, будем иметь в виду и «15-ую». В механическую часть инжектора входит:
- Впускной коллектор;
- Топливная рампа (или рейка, что одно и то же);
- Дроссельный узел;
- Воздушный фильтр с корпусом;
- Воздушный патрубок (гофра инжектора);
- Форсунки.
Устройство бензиновой форсунки
Автолюбители, которые в своих «восьмерках» и «девятках» меняют карбюратор на систему распределенного впрыска, озадачиваются покупкой именно этих перечисленных деталей, не считая электрической начинки.
Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.
На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):
- GM (1300 — 1400 руб.),
- BOSCH (1000 — 1200 руб.),
- SIEMENS (800 — 1400 руб.).
На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.
Признаки неисправности
Есть определенные признаки забитых форсунок инжектора:
- Провалы в работе двигателя, дергание;
- Большой расход бензина;
- Неустойчивая работа мотора на холостых оборотах.
И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114 .
Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы :
- Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
- Снимаем патрубок воздушного фильтра ;
- Отсоединяем топливопроводы (подающий и «обратку»);
- От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
- Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
- Демонтируем топливную рейку.
Отодвигаем фиксатор и достаем форсунку
Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.
Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.
Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.
Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.
Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?
Чистка форсунок ваз 2114 производится в основном со снятием деталей, но можно попробовать промыть систему с помощью специального топлива. Подающий топливный шланг отсоединяют и подключают к инжектору емкость с сольвентом (можно пластиковую «полторашку»), давление создают внешним электрическим насосом. С «родного» бензонасоса снимают разъем питания. Лучше, если чистка инжектора (промывка) будет выполняться в автосервисе – своими руками такую работу делать довольно хлопотно, а затраченных на нее средств она не оправдывает.
Почистить форсунки на ВАЗ 2115 своими руками можно при снятой топливной рейке. На топливный вход форсунки приспосабливается емкость со специальной жидкостью для промывки карбюраторов, на электрические разъемы подается питание. При подаче питания клапан в форсунке сработает, и она будет распылять эту жидкость. Чистка форсунок ВАЗ 2114 своими руками выполняется также.
Затея с чисткой форсунок своими руками не всегда оправдана на моделях ВАЗ.
На дорогих иномарках есть смысл – детали на них стоят дорого. А на ВАЗе стоимость промывок и убитое время будет дороже покупки новых запчастей. К тому же, результаты чистки не гарантированно положительные.
Как снять и проверить форсунки на ВАЗ 2114 своими руками
«Четырнадцатая» модель отечественного автопроизводителя в лице АвтоВАЗ оснащается инжекторными силовыми агрегатами. Моторы отличаются достаточно неплохими показателями надежности, но избежать неполадок удается все же редко. На это влияет множество факторов.
Если на приборной панели загорелась лампочка, требующая проверки двигателя (Check Engine), а также наблюдаются другие симптому неполадки мотора, вполне вероятно, забились форсунки. На практике чистка форсунок на ВАЗ 2114 своими руками выполняется достаточно часто. Быть специалистом в области ремонта авто не обязательно, чтобы разобраться в нюансах этого мероприятия.
Именно вопросу чистки данного топливного элемента и посвящен наш сегодняшний материал.
Признаки неполадки
Есть несколько ключевых симптомов, которые говорят о наличии такой проблемы:
- Наблюдаются пропуски зажигания при холостом ходу;
- Резко повышается расход топлива;
- В работе двигателя наблюдается нестабильность;
- Автомобиль разгоняется медленнее обычного при полном нажатии на педаль газа.
Определить такую неполадку очень важно, поскольку форсунки подает топливо в систему. Без горючего работа двигателя невозможно. Далеко не всегда стоит сразу выполнять их замену, поскольку зачастую они подлежат очистке.
Что нужно знать о форсунках
Качество используемого горючего оказывает огромное влияние на сохранность и эффективность работы форсунок на вашем ВАЗ 2114. Увы, качество отечественного топлива оставляет желать лучшего. Если регулярно заправлять машину бензином низкого качества, форсунки не смогут прослужить более 120 тысяч километров.

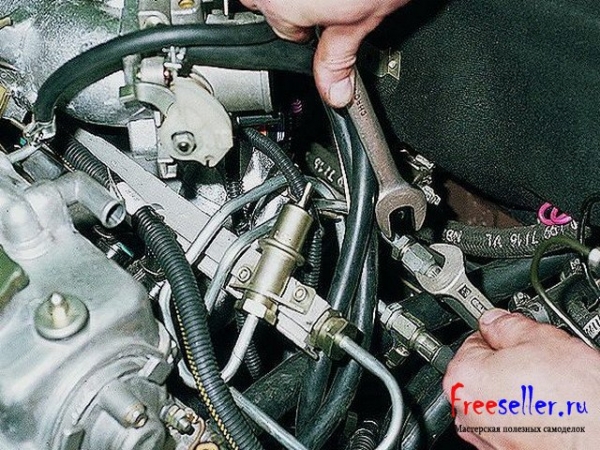

Откручиваем топливную трубку
Оптимальная периодичность замены — около 80-90 тысяч километров пробега.
Что касается стоимости, то родные форсунки для ВАЗ 2114 стоят от 500 рублей за штуку. Зарубежные аналоги дороже, порой в несколько раз. Но цена во многом оправдывается надежностью и более продолжительным сроком службы. Потому если есть такая возможность, купите качественные импортные устройства.
Как продлить срок службы форсунок
По сути, существует два основных способа, позволяющих установленным на вашем автомобиле топливным элементам прослужить как можно дольше.
- Использование присадок. Специальные присадки для увеличения качества топлива и очистки системы можно отыскать в любой магазине автомобильной химии. Они заливаются в бензобак. Стоит присадка достаточно мало, потому каждый может позволить ее себе приобрести. Но начиная пользоваться присадками, делать это следует регулярно, иначе эффективности от них не будет. Некоторые считают, что присадки только портят состояние форсунок. Возможно, это утверждение справедливо, если применяется низкосортная или поддельная химия. Хорошие средства хоть и не очищают полностью устройства, но позволяют заметно продлить срок их службы.
- Второй метод — это периодическая промывка. Специалисты рекомендуют проводить операцию примерно раз на каждые 40 тысяч пройденных километров вашим автомобилем. Кто-то занимается чисткой самостоятельно, другие обращаются за помощью к автомастерским. Для справки отметим, что стоимость прочистки форсунок на станции технического обслуживания составит от 1500 рублей.
Проверка работы форсунок
Прежде чем выполнять замену форсунок на 8 клапанном ВАЗ 2114 или проводить их чистку, следует проверить работоспособность устройств .

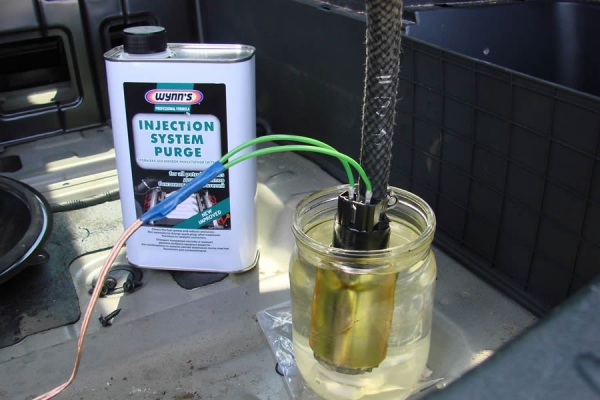

Промывка своими руками
Для этого существует две опробованные методики. С их помощью вы узнаете, как проверить элемент на рабооспособность.
Форсунки на ВАЗ 2114
Топливная система двигателя с распределенным впрыском оборудована форсункой — электромагнитным агрегатом, обеспечивающим подачу топлива во впускной коллектор мотора. На бензиновых двигателях широкое распространение получила схема с применением одной форсунки на цилиндр, что позволило улучшить качество топливной смеси и повысить экономичность.
Бензиновые распылители оцениваются согласно определенным критериям:
- Динамический диапазон работы.
- Форма мелкодисперсной струи разбрызгивания.
- Лаг топливной форсунки (временной отрезок открытия/закрытия форсунки).
- Качественные показатели распыления топлива.
Неисправности, вызванные засоренностью конструкции
Топливные форсунки на ваз 2114 имеют довольно невысокую производительность. В сочетании с плохим качеством бензина на отечественных заправках, часто возникают проблемы с мотором ВАЗ, вызванные засоренностью элемента и их распылителей. Для стабильно и сбалансированной работы мотора рекомендуется контролировать состояние форсунок.
При резком воздействии на акселератор возникают провалы, на не прогретом двигателе машина плохо едет, дергается или сбрасывает обороты — некачественная работа системы.
По следующим косвенным признакам можно смело сказать, что форсунки требуют чистки, а в некоторых случаях и замену:
- остановка двигателя на холостом ходу;
- увеличенный расход бензина;
- мотор не выдает номинальную мощность;
- низкая приемистость двигателя;
- неустойчивая работа силового агрегата;
- провалы при движении.
Чистка системы ВАЗ на СТО
Выполнить чистку форсунок можно осуществить ультразвуком, отогнав свой ВАЗ на сервис. Квалифицированный специалист на хорошем оборудовании выполнит эту процедуру, что положительно скажется на дисперсности распыления, повысить производительность конструкции. Чистка на станции помогает восстановить качество распыла, что повысит экономичность двигателя, приемистость и мощность. Перечень работ, выполняемых на СТО может включать замер СО, регулировку холостого хода, снятие рейки с форсунками, замер производительности. Далее, основная процедура — чистка ультразвуком, а также замена топливного фильтра и уплотнений системы.

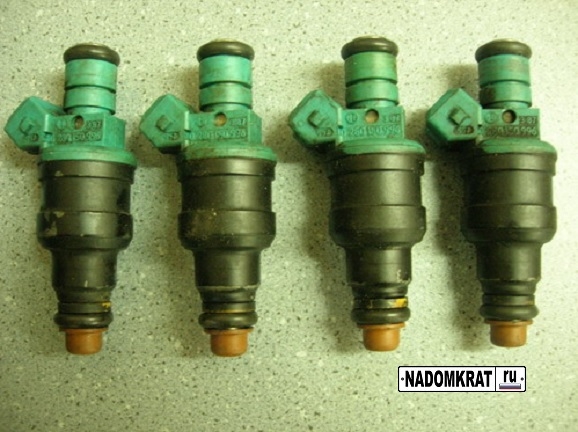

Форсунки на Ваз 2114
Снятие элемента
Но все это удовольствие стоит денег, а качественная работа на хорошем СТО затрат немалых. Поэтому есть альтернатива — чистка системы собственными руками. Для начала обратим внимание на особенности демонтажа форсунок.
- Для начала снимаем топливную рампу.
- Открепляем колодку проводов (надавив на скобу).
- Применяя отвертку отсоединяем фиксатор форсунки.
- Извлекаем элементы.
- Удаляем уплотнительные кольца, так как они выжаты и при обратной сборке необходимо устанавливать новые.
При демонтаже и сборке не допускается повреждение распылителей, попадание в систему. Для того чтобы установить новые форсунки на рампу нужно делать все так же, но только в обратной последовательности.
Чистка системы своими руками
Чистка конструкции без посещения вашим автомобилем ВАЗ сервиса, может выполняться двумя способами.
В первом случае необходимо предварительно купить очиститель инжектора и карбюратора, уплотнительные кольца для системы.
После извлечения форсунок со своих штатных мест, опускаем их в подходящую емкость с очистителем инжектора. Отдельно чистим РХХ с помощью спрея для карбюратора.Вокруг сопла на конструкции образован слой смолы, который необходимо аккуратно отчистить периодически промывая его спреем.
Внутреннюю очистку производим с помощью насоса и источника питания с напряжением от 3 до 12 вольт. В шланг насоса наливаем очистителя и под давлением в 6 атмосфер прокачиваем форсунку, параллельно подавая напряжение. Величина напряжения может быть поднята до 9-12 вольт до появления характерного треска.
Далее, в обратной последовательности собираем все на место, подключаем колодку и можем заводить двигатель ВАЗ.
Второй способ более экономичен, но более хлопотный. Приобретаем только жидкость для чистки карбюраторов. Спрей заливаем в шланг насоса и подсоединяем последний к системе.
Качественный спрей для карбюраторов может обеспечить отличную внешнюю читку форсунки, но придется дольше повозится чтобы оттереть и размягчить закоксованность. Далее, толчками подаем напряжение на форсунку до потрескивания и выполняем внутреннюю чистку. При установке форсунок на штатное место желательно аккуратно смазать мыльной водой новые уплотнения, что повысит герметичность.
Периодическое обслуживание и чистка топливных форсунок обеспечит устойчивую работу двигателя и экономичность эксплуатации автомобиля ВАЗ.
