Замена прикуривателя ваз 2110

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 своими руками

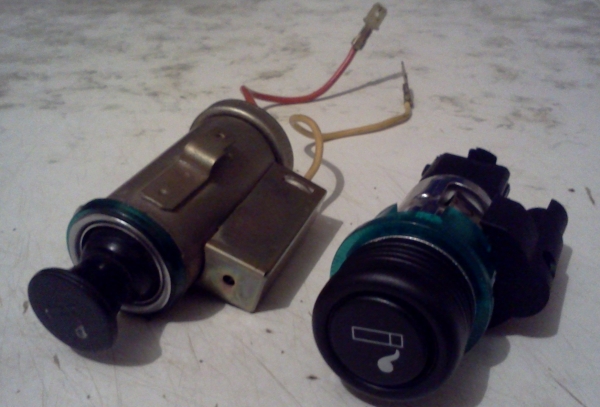

Автомобильный прикуриватель. пожалуй, есть в каждом без исключения автомобиля, и если раньше в нем нуждались исключительно курильщики, то сегодня прикуриватель это еще и розетка для зарядки мобильных, питание для навигатора, видеорегистратора, fm-модулятора, автомобильного компрессора, холодильника и прочей электроники.

Как вы понимаете, прожить современному автомобилисту без такой полезной с любой стороны штуки просто нереально, поэтому неудивительно, что в Интернете вопрос как снять прикуриватель или как заменить прикуриватель пользуется такой популярностью.

Сегодня я попытаюсь ответить на ваши вопросы, я расскажу о том, как проверить прикуриватель в случае если он не работает, а также о том как снять и заменить прикуриватель в домашних условиях.

Умирают прикуриватели чаще всего у тех, кто использует его не по назначению, то есть не прикуривают, а подключают к нему кучу различных приборов перечисленных выше, которые потребляют много тока. Электрическая схема прикуривателя довольно проста и примитивна, прикуриватель соединяется с АКБ напрямую через монтажный блок. Организовано это именно так ввиду того, что при включении прикуривателя он потребляет большой ток. Похожая картина с автомобильным стартером. он, как вы знаете, тоже запитан напрямую от аккумулятора по той же причине.

Как проверить прикуриватель?

1. Когда прикуриватель вышел из строя первым принято проверять предохранитель, он расположен в блоке предохранителей и обозначен надписью F18 или соответствующей пиктограмкой. Максимально допустимая сила тока, которую способен пропустить через себя предохранитель равна — 25 ампер не более.

1. Проверить прикуриватель можно и другим способом — попробуйте включить вентилятор отопителя. Вы спросите, а где связь? Отвечаю — дело в том, что вентилятор и прикуриватель «висят» на одном предохранителе, следовательно если проблема заключается в предохранителе. то и вентилятор работать не будет. Если же у вас вентилятор функционирует, значит предохранитель F18 здесь абсолютно не причем, и неисправность, скорее всего, кроется в проводке, которая идет от блока предохранителей к прикуривателю. Однако перед тем как приступать к снятию прикуривателя, советую проверить предохранитель F6, в редких случаях этот предохранитель может влиять на работу прикуривателя. Если он перегорел прикуриватель может перестать работать.

Как снять прикуриватель ВАЗ 2110? Замена прикуривателя на ВАЗ 2110 в домашних условиях

1. Для начала отключаем «минус» от аккумулятора.
2. Далее снимаем обшивку тоннеля пола в салоне, для этого используем отвертку, с ее помощью поочередно выкручиваем все крепежные болты, сначала справа, а после и слева.
3. После того как у вас образуется свободный доступ к прикуривателю извлеките его патрон, и сквозь отверстие в облицовке при помощи отвертки протолкните разъемы с проводами прикуривателя и лампочки подсветки.
4. Далее достаем экран лампочки, аккуратно сжимаем края и достаем, при этом наблюдая за тем, чтобы все фиксаторы лампочки вышли из посадочных прорезей.
5. При помощи отвертки нужно надавить на защелку прикуривателя, затем вывести его из зацепа со светодиодом. И только теперь можно смело вытягивать гнездо прикуривателя из облицовки наружу.
6. Дальше выполняем ремонт прикуривателя или полную его замену.
7. После замены проверьте его работу. Вы должны понимать, что в случае с нагревающейся спиралью прикуривателя она должна нагреваться примерно за 20-25 секунд, затем должен произойти автоматический отскок с характерным щелчком, после чего вы можете прикурить. Если этого не происходит потребуется регулировка. Регулируется прикуриватель посредством подгибания или разгибания контактов на корпусе прикуривателя.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Как выяснить почему не работает прикуриватель ВАЗ 2110?

Устройство

Автомобильный прикуриватель соединяется с аккумуляторной батареей через монтажный блок. Когда прикуриватель начинает работу, сквозь него проходит ток большой силы. Если прикуриватель в автомобиле ВАЗ 2110 не работает, то возможно проблема заключена в электрическом предохранителе.

В инструкции к автомобилю имеется монтажная схема, где под маркировкой F18 указан нужный предохранитель. Стоит он в монтажном блоке, на передней панели, слева от руля. Маркировка такая же, как на схеме, то есть F18. Допустимая сила тока, проходящего через предохранитель, не должна быть выше 25 ампер.

Предохранители в монтажном блоке. F18 — прикуриватель

Поиск неисправности

Если не работает прикуриватель ВАЗ 2110, вы можете сдать ваше транспортное средство в ремонт. Но исправить поломку самостоятельно гораздо дешевле. Перед исправлением поломок, необходимо учитывать, что может потребоваться замена детали.

Проверить жизнеспособность предохранителя можно легко, с помощью вентилятора системы отопления, поскольку он вместе с прикуривателем присоединен к одному предохранителю.

Если вентилятор не работает, то проблема в перегоревшем предохранителе и его надо поменять.

Замена происходит в таком порядке:

• Сначала произведем демонтаж крышки монтажного блока. Сделать это довольно просто, достаточно нажать на защелку;
• Пинцетом производится замена предохранителя.

Если вентилятор работает, то электрический предохранитель исправен, и его замена не требуется. Поэтому необходим ремонт другой детали. Неисправность надлежит искать в проводах, соединяющих монтажный блок с прикуривателем. В этом случае проверьте работу всей электрической цепи и контактов. Проверьте электрическую цепь на наличие коротких замыканий, а также обрывов проводов.

При проведении такой проверки помните о технике безопасности, наденьте резиновые перчатки. Возможно, при проверке вам будут необходимы различные инструменты, такие как пинцет, изоляция, нож. Об этом позаботьтесь перед началом самого ремонта.

Лампа подсветки

Кроме того, может выйти из строя лампа подсветки прикуривателя. Замену лампы подсветки проводим в такой последовательности:

• Отсоедините провод от клеммы аккумулятора;
• Затем следует снять облицовку;
• Сжимайте экран лампы, что бы его лапки вышли из прорезей; Сжимаем экран лампы, чтобы лапки вышли из световода
• Затем потребуется слегка его разжать, снять ее с патроном; Разжимая экран, вынимаем патрон с лампой
• Поверните лампочку на 90 градусов, выньте ее из патрона; Надавливаем на лампу, поворачиваем ее на 90 градусов и вынимаем ее из патрона
• Теперь нужно поменять лампочку, поставить все на место в порядке обратном разборке. Вставляем лампу в обратном порядке. При установке патрона с лампой в экран кольцевой выступ на патроне должен войти в прорези экрана

Выполняя ремонт для подсветки используйте лампочку А 12-4.

Замена прикуривателя

Замена производится по следующему алгоритму:

• Отсоединить провод от клеммы аккумулятора;
• Затем следует снять облицовку;
• Достать патрон; Достаем патрон
• Через проем в облицовке провести колодки со всеми проводами; Продеваем колодки с проводами сквозь облицовку пола
• Сжать экран так, что бы его лапки вылезли из отверстий в световоде и отсоединяем; Сжимаем экран лампы, чтобы лапки вышли из световода
• Нажать на защелку гнезда, чтобы вывести ее из сцепления со световодом;

Жмем отверткой на защелку гнезда прикуривателя Защелка гнезда прикуривателя

После этого вытолкнуть из самой облицовки туннеля пола гнездо и снять его; Толкаем гнездо из облицовки

В конце достать это гнездо, проведя сквозь проем с колодкой с проводами; Вынимаем гнездо и продеваем колодки с проводами

Спираль фактически греется 20 секунд. Нагревшись и щелкнув, патрон обязан вернуться на место. И если это происходит в другое время, а не через двадцать секунд, прикуриватель необходимо подрегулировать, сильнее разогнув или подогнув контакты; Регулируем контакты, если прикуриватель не возвращается в исходное положение за положенное время

Далее необходимо вытащить световод из облицовки; Сжимаем защелки и вынимаем световод из облицовки

По окончанию работы все процедуры выполняйте в порядке, обратном разборке. При обратной установке, выступ световода должен войти в прорезь облицовки

Ремонт прикуривателя не займет у вас много времени.

Дополнительный прикуриватель

Иногда автомобилист хочет подключить сразу несколько устройств, которые питаются от прикуривателя. Самый простой способ решить эту проблему – использовать тройник. Расположение прикуривателя в ВАЗ 2110 очень неудобно для этого, поэтому лучше установить второй.

Современные устройства рассчитаны на короткое гнездо, так называемый евро стандарт, что не свойственно для этой модели. Поэтому над выбором думайте особенно тщательно.

Подключить второй евро прикуриватель можно параллельно штатному или протянуть отдельный провод от АКБ, используя 15А предохранитель. При наличии в авто двух прикуривателей, их замена происходит по такому же алгоритму.

Замена прикуривателя и его предохранителя на ВАЗ 2110

Пожалуй, сложно найти автомобиль, на котором бы не было прикуривателя. До появления множественных гаджетов и устройств, которые можно подключать через данный девайс, он использовался по своему прямому назначению. То есть позволял курящим людям прикурить от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее по средствам монтажного блока. Когда прикурку включают в работу, через него идет сильный ток.

Собственно, этот ток разогревает элемент, либо позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего прикурку применяют для подключения переносного электрического насоса. Он позволяет без физических усилий подкачать колеса в дороге, когда рядом обычной бытовой розетки нет.

Прикурка от десятки

По мере эксплуатации и подключения всевозможных гаджетов, в итоге прикуриватель может перестать работать. Причиной тому часто служит вышедший из строя предохранитель.

В руководстве по эксплуатации к ВАЗ 2110 прилагается монтажная схема. На ней этот самый предохранитель обозначается маркировкой F18. Найдете вы его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

• Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• С помощью пинцета извлеките перегоревший предохранитель;
• Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
2. Снимите облицовку.
3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:

1. Отключите минусовую клемму от аккумуляторной батареи.
2. Снимите облицовку.
3. Извлеките патрон.
4. В облицовке образуется проем, через который выводится колодка с проводами.
5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
11. Теперь можно извлекать из облицовки световод.
12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Часто можно встретить рекомендации, согласно которым для повышения функциональности, к прикуривателю подключают тройник. Но расположение прикурки на ВАЗ 2110 достаточно неудобное, потому данное решение оптимальным не назовешь.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

• Подключить евро прикурку параллельно заводскому;
• Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.
