Диодный мост генератора ваз

Как проверить диодный мост генератора ВАЗ?

Диодный мост (его также называют выпрямительный блок генератора) – это электрическая схема, образованная цепью диодов для преобразования переменного тока в постоянный. Диоды эти по целому ряду причин имеют свойство перегорать, что чаще всего чревато быстрой разрядкой АКБ, ведь вся нагрузка (питание магнитолы, головного света, навигатора и т.п.) с диодов переходит на нее. Заметили и за своей аккумуляторной батареей неладное, первым делом проверьте диодный мост, а мы подскажем как.

Способ №1 — без демонтажа блока.

1. Снимите защитный кожух генератора.

2. Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1..5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные). Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел.

3. Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста. Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора.

4. Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.

5. Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.

Способ №2 — с помощью мультиметра.

Данный вариант поможет выявить, какой (или какие) именно диод неисправен. Правда, осуществить данную проверку можно лишь полностью демонтировав выпрямительный блок генератора с автомобиля, поэтому первым делом займитесь именно этим. Далее переходите к выполнению следующих действий.

1. Включите мультиметр в режим «пищалки». Если такого режима в вашем устройстве нет, выставьте его на 1 кОм.
2. Прислоните щупы к обоим концам диода, затем поменяйте их местами. Если в одном случае мультиметр показывает бесконечность, а во втором – 400-700 Ом, диод исправен. Если же оба показателя равны бесконечности, то исследуемый диод оборван, если имеют одинаковое или маленькое сопротивление – пробит и требует замены.
3. Проверьте таким образом все диоды и точно будете знать, какой из них подпаять, какой заменить, чем существенно сэкономите на ремонте. Хотя если большого желания – и навыков, кстати, тоже – нет, то может и не стоит тратить время. Проще в таком случае будет немного переплатить и полностью заменить весь диодный мост.

Рекомендую прочитать:

Как проверить диодный мост генератора ВАЗ в домашних условиях

Большинство автомобилистов «на Вы» с электроникой, тем более в современных автомобилях, это и неудивительно, если учитывать сложность современных двигателей. Большое количество различных датчиков и проводков наводит страх на «нашего брата». Однако есть вещи, которые на первый взгляд выглядят очень сложно, но на самом деле их ремонт и диагностика — плевое дело.

Сегодня мы поговорим о том, как проверить диодный мост своими руками. сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101. на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ. который получает зарядку от генератора .

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Распространенные причины перегорания диодов:

1. Попадание влаги (например во время мойки двигателя).
2. Пыль, масло и грязь, которая может попасть в генератор во время езды.
3. Во время «прикуривания автомобиля» при полной разрядке аккумулятора, в случае если вы нечаянно перепутали «+» и «-«.

На самом деле существует большое количество ситуаций, при которых диодный мост перегорает, но описывать их мы конечно же не будем.

Как проверить диодный мост ВАЗ в домашних условиях?

Для того чтобы проверить диодный мост не нужно обладать какими-то сверх знаниями или инструментом, достаточно иметь понятие о том, что такое генератор и диодный мост и иметь «в хозяйстве» тестер (мультиметр) или «контрольку» (лампочка на 12 вольт).

Способ №1 с использованием лампочки

1. Подключите к минусовой клемме АКБ пластину диодного моста,(корпус), при этом пластина должна быть плотно прижата к корпусу генератора.
2. Затем необходимо взять лампочку и подключить один конец к «плюсовой» клемме аккумулятора, а второй конец подсоединить к клемме выхода дополнительных диодов, а после этого к болту «плюсового» вывода и к точкам подключения статорной обмотки.
3. Лампочка должна быть исправной и не должна загораться при любом из прикосновений, если все же загорелась можно смело делать заключение что диодный мост пробит.

Способ №2 проверка диодного моста на обрыв

1. Подключите «-» пластину контрольной лампы на «+» АКБ.
2. Возьмите второй конец «контрольки» и подключите к «-» АКБ, затем проверьте в тех же точках, которые описаны выше, только в этом случае лампочка должна загореться, если не горит или очень слабо горит — у вас обрыв диодного моста.

Способ №3 проверка с использованием тестера (мультиметра)

Этот способ предусматривает полное снятие всего диодного моста с генератора. Проверка диодов производится каждого по отдельности.

1. Возьмите тестер, установите его в режим «прозвона» (когда при замыкании двух электродов тестера он звонит или пищит, если нет такой опции установите в режим на 1 кОм).
2. Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую бесконечность. В случае если у вас в двух направлениях бесконечность — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон — диод пробит и требует замены.

Для того чтобы заменить диод достаточно иметь исправный диод и хороший паяльник, ну и навыки не помешают, конечно же. Если не охота возиться, поменяйте весь диодный мост в сборе, это будет быстрее, но дороже.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Замена диодного моста генератора на ВАЗ 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

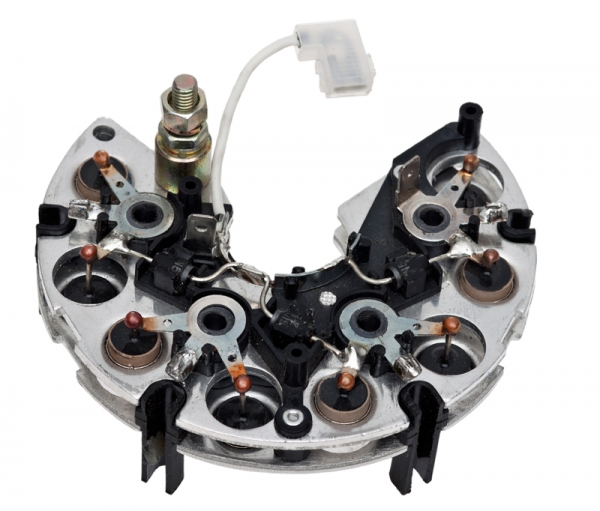

Внешний вид элемента

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

• На выходе создается наиболее пульсирующее напряжение;
• Трехфазные устройства отлично подходят для полумостов и диодных мостов;
• Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Давайте рассмотрим, какие функции выполняет в автомобиле диодный мост.

1. Преобразует постоянный ток в переменный. Это его главная функция, но не единственная.
2. Осуществляет блокировку проникновения тока на статорную обмотку. Тут элемент выполняет как бы роль одностороннего клапана.
3. Увеличивает запас прочности генератора, способствует защите от неблагоприятных факторов, воздействий, загрязнений.

Конструктивные особенности

• В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
• Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
• При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
• В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
• При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

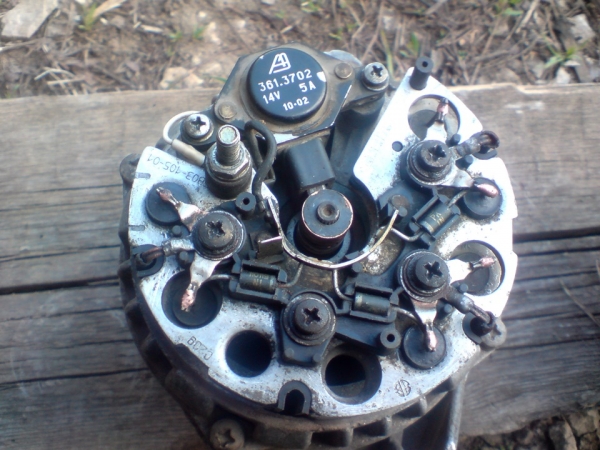

Расположение на генераторе

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

• Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
• Небольшие размеры, компактность устройства;
• Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
• За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
• Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

1. Плюсовой щуп мультиметра подключаем к диодной шине.
2. Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
3. Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
4. Но это не все. Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
5. Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
6. Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.
