При зафиксированной ошибке датчик положения дроссельной заслонки (ДПДЗ). зажигается лампа «CHECK ENGINE». контроллер переходит на управление впрыском по аварийной программе и рассчитывает текущее положение дроссельной заслонки по датчику положения коленчатого вала (ДК) и датчику массового расхода воздуха (ДМРВ) .

К типичным неисправностям цепи и датчика положения дроссельной заслонки можно отнести следующие симптомы:

Неравномерные обороты двигателя на холостом ходу.

Остановка двигателя при резком сбросе педали акселератора.

Ограничение максимальной мощности двигателя.

Рывки при движении с постоянным углом открытия дроссельной заслонки.

Не сбрасывает обороты.

Самопроизвольное поднятие оборотов.

Провалы при разгоне, не реагирует на педаль газа.

Зависание оборотов холостого хода на уровне 1500-3000 в зависимости от температуры двигателя.

Если при наличии перечисленных неисправностей система само диагностики не выдает кода неисправности по датчику дроссельной заслонки, не торопитесь его менять. Признаки, перечисленные выше, скорее всего, вызваны другими причинами.

Датчики ваз 21099 инжектор

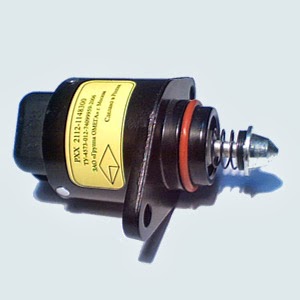

Регулятор холостого хода (РХХ) является исполнительным устройством и его само диагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается.

Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае на неисправность ДПДЗ указывает лампа «CHECK ENGINE».

К неисправностям регулятора холостого хода можно отнести следующие симптомы:

1. Без нажатия на педаль газа не заводится.

2. Отсутствие повышенных оборотов при запуске холодного двигателя.

3. Самопроизвольное повышение или снижение оборотов двигателя.

4. Остановка работы двигателя при выключении передачи.

5. Неустойчивые обороты двигателя на холостом ходу.

6. Снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка, дворники и т.д.).

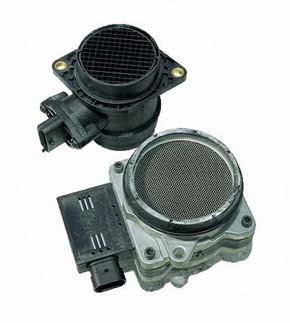

Датчик массового расхода воздуха (ДМРВ)

Датчики ваз 21099 инжектор

О неисправности цепи ДМРВ может сигнализировать контроллер, включая контрольную лампу CHECK ENGINE.

1.Провалы при разгоне.

2.Нет тяги и мощности, автомобиль не едет.

3.Нет реакции на педаль газа.

4.Большой расход топлива.

5.Остановка двигателя при переключении передач на ходу автомобиля.

6.Провалы в работе двигателя под нагрузкой и на холостом ходу.

7.Затруднённый холодный пуск двигателя.

8.Неустойчивые обороты двигателя на холостом ходу.

9.Самопроизвольное повышение или снижение оборотов двигателя.

10.Возникновение детонации при динамических нагрузках.

При выходе из строя датчика массового расхода воздуха его функции берет на себя датчик положения дроссельной заслонки ДПДЗ.

Ремонт Ваз 2108 2109 21099

Понедельник, Январь 26th, 2015

Хоть автомобили Ваз 2109 и перестали выпускать в конце 2014 года, но по дорогам страны колесит их огромное количество. Последние модели Ваз 2109 выпускались с инженкторной системой питания двигателя. По сравнению с первоначальными карбюраторными моделями Ваз 2109, инжектор содержит большое число дополнительных датчиков.Карбюраторный Ваз 2109 имел только один единственный датчик, влияющий на работу двигателя — датчик Холла. Остальные датчики карбюраторного Ваз 2109 — датчик давления масла,датчик температуры охлаждающей жидкости, датчик включения вентилятора, датчик заднего хода никаким образом не влияют на работу двигателя. Датчик температуры и датчик давления масла заводятся на панель приборов и служат для информирования водителя Ваз 2109 о температуре и наличии давления масла в системе смазки двигателя.
Ваз 2109 с инжектором содержит электронный блок управления — ЭБУ, который также можно называть контроллером. Этот контроллер — и есть мозги, которые управляют работой двигателя. Контроллер Ваз 2109 — электронное устройство, управляющее работой двигателя посылая сигналы на форсунки исходя из состояния различных датчиков, установленных на автомобиле.

Датчики ваз 21099 инжектор

Датчики Ваз 2109 с инжектором

На Ваз 2109 с инжектором установлены следующие датчики:
1) Датчик массового расхода воздуха (ДМРВ)
2) Датчик положения дроссельной заслонки (ДПДЗ)
3) Датчик температуры охлаждающей жидкости (ДТОЖ)
4) Датчик детонации
5) Датчик кислорода
6) Датчик положения коленчатого вала (ДПКВ)
7) Датчик скорости
8) Датчик фаз
Чтобы понять для чего необходим каждый из перечисленных выше датчиков Ваз 2109, давайте рассмотрим
структурную схему управления работой двигателя:
1) Для того, чтобы регулировать соотношение воздух/бензин инжекторная система управления двигателем
имеет датчик массового расхода воздуха (ДМРВ). На основании сигнала с этого датчика контроллер регулирует длительность импульса, подаваемого на форсунку, то есть количество топлива. Датчик массового расхода топлива установлен в корпусе воздушного фильтра. В зависимости от модификации контроллера датчик массового расхода воздуха бывает с двумя разными видами выходного сигнала:
а) В зависимости от величины расхода воздуха меняется величина напряжения с датчика;
б) В зависимости от величины расхода воздуха меняется частота выходного напряжения датчика
В общем, задача ДМРВ — отдавать на контроллер сигнал о количестве всасываемого воздуха.
2) Датчик положения дроссельной заслонки Ваз 2109. Дроссельная заслонка механически связана с ДПДЗ. Дроссельная заслонка открывается при нажатии на педаль газа, при отпущенной педали дроссельная заслонка закрыта. ДПДЗ — обычный реостат, ползунок которого приводит в движение дроссельная заслонка. При отпущенной педали газа и закрытой дроссельной заслонке, сигнал с ДПДЗ на контроллер лежит в пределах 0,4..0,7В. Как только водитель нажимает на педаль газа и дроссельная заслонка приоткрывается, напряжение на выходе ДПДЗ начинает расти. При полностью открытой дроссельной заслонке напряжение на выходе датчика составляет болле 4В. Получая сигнал об открытии дроссельной заслонки контроллер увеличивает длительность импульсов на форсунки, тем самым повышая обороты двигателя Ваз 2109.
3)Датчик температуры охлаждающей жидкости Ваз 2109 предназначен для передачи информации о температуре двигателя на электронный блок управления,он же ЭБУ, он же контроллер. Если этот датчик будет неисправен, то будет затруднен, либо невозможен запуск двигателя Ваз 2109 при морозе. Получая сигнал с ДТОЖ, говорящий о том, что двигатель холодный, контроллер формирует обагощенную горючую смесь для запуска двигателя. По мере прогрева и увеличения температуры, контроллер уменьшает количество бензина в смеси до ее обычного значения. Принцип работы датчика — изменение сопротивления датчика в зависимости от температуры. При холодном двигателе сопротивление датчика большое, по мере нагрева оно уменьшается и на прогретом двигателе составляет 170 Ом.
4)Датчик детонации Ваз 2109 предназначен для исключения детонации в двигателе Ваз 2109. Если угол опережения зажигания, вычисленный контроллером правильный, то двигатель автомобиля работает ровно, без дрожания. Однако, если двигатель начинает детонировать, то необходимо изменить угол опережения зажигания. Для этого и служит датчик детонации. Установлен датчик на головке блока цилиндров двигателя. Внутри датчика детонации Ваз 2109 находится пьезоэлемент, который формирует напряжение при детонации двигателя. Чем сильнее детонация, тем выше уровень сигнала с датчика. Контроллер обрабатывает сигнал с датчика детонации и корректирует угол опережения зажигания для исключения дальнейшей детонации.
5)Датчик кислорода Ваз 2109 — обратная связь о качестве сгорания смеси в двигателе. Если датчик показывает пониженное содержание кислорода в выхлопных газа двигателя, значит смесь приготавливается переобагощенная, необходимо уменьшить длительность импульса на форсунки. Если же наоборот, количество кислорода велико — топливная смесь обедненная, и необходимо увеличить подачу топлива для нормальной работы двигателя. Применение датчика кислорода позволяет контролировать химический состав отработанных газов и уменьшить выбросы в атмосферу.
6) Датчик положения коленчатого вала — своеобразный аналог распределителя зажигания с датчиком Холла на карбюраторном Ваз 2109. Датчик положения коленчатого вала считает зубья специального диска, установленного на коленчатом валу двигателя. Диск с зубьями имеет специальное место, в котором нет зубьев — это место соответствует верхней мертвой точке первого цилиндра двигателя. Благодаря датчику положения коленчатого вала двигателя, контроллер знает на какой цилиндр и в какой момент времени необходима подача топлива и искры.
7)Датчик скорости установлен в коробке передач и предназначен для определения скорости движения Ваз 2109. Принцип работы датчика скорости Ваз 2109 следующий: во время движения датчик скорости формирует импульсы на контроллер, частота которых зависит от скорости движения автомобиля. Импульсы приходят редко — значит Ваз 2109 едет медленно. Импульсы приходят часто -Ваз 2109 движется быстро. Каждый импульс означает перемещение Ваз 2109 на определенное расстояние, которое записано в памяти контроллера.
8)Датчик фаз устанавливается только на автомобилях Ваз 2109 с 16-ти клапанным двигателем. Датчик фаз предназначен для определения углового положения распределительного вала двигателя. То есть датчик фаз позволяет системе управления определить в какой цилиндр двигателя сейчас необходимо подавать топливо и искру.
На Главную.

Датчик температуры охлаждающей жидкости инжекторных автомобилей ВАЗ 2108, 2109, 21099

Датчик температуры охлаждающей жидкости (ДТОЖ) – входит в систему управления двигателем (ЭСУД) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Принцип действия ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива больше) и небольшим на прогретом (топлива меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД.

ВАЗ 2108, 2109, 21099 – ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.
