Реле вентилятора охлаждения ваз 2110

0
4437

реле включения вентилятора охлаждения ваз 2110

Реле вентилятора охлаждения ваз 2110

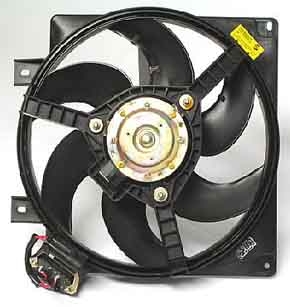

Для поддержания температурного режима двигателя ВАЗ 2110 используется вентилятор охлаждения с электроприводом. Управление включением и
отключением электродвигателя вентилятора осуществляется автоматически. На автомобилях с карбюраторным двигателем, для этого используется
ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от
включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдт включение необходимо сменить датчик. Если после замыкания выводов вентилятор не работает необходимо проверить целостность предохранителя и подводящих проводов согласно схеме.

PВключение вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем осуществляет электронный контроллер управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки и включается вентилятор при работающем двигателе.

Но существуют неисправности, при которых контроллер не распознат неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъм с датчика температуры при работающем двигателе.

При исправной схеме и нарушении в работе датчика произойдт включение вентилятора и его отключение при возврате разъма на место. В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопила со стороны пассажира.

Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера. Если не буде слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора.

При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Реле вентилятора охлаждения ваз 2110

Электровентилятор радиатора автомобиля ваз 2107 состоит из электродвигателя, крыльчатки и кожуха. Работа показана на автомобиле ваз 2107 с

Реле вентилятора охлаждения ваз 2110

Если стрелка указателя температуры охлаждающей жидкости на щитке приборов находится в красном секторе шкалы, а электровентилятор на автомобиле ваз

Реле вентилятора охлаждения ваз 2110

Как бывает довольно часто, при наступлении лета, вместе с жарой, прямо таки согласно закону подлости, не включается вентилятор охлаждения ваз 2110.

Реле вентилятора охлаждения ваз 2110

Стрелка индикатора температуры охлаждающей жидкости поднимается до красной зоны, Тосол закипает, а вентилятор стоит. Заменены: термостат, патрубки

Реле вентилятора охлаждения ваз 2110

Если стрелка указателя температуры охлаждающей жидкости на щитке приборов находится в красном секторе шкалы, а электровентилятор на автомобиле ваз

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Реле вентилятора охлаждения ваз 2110 Датчик включения вентилятора LS 0108 (ТМ-108)

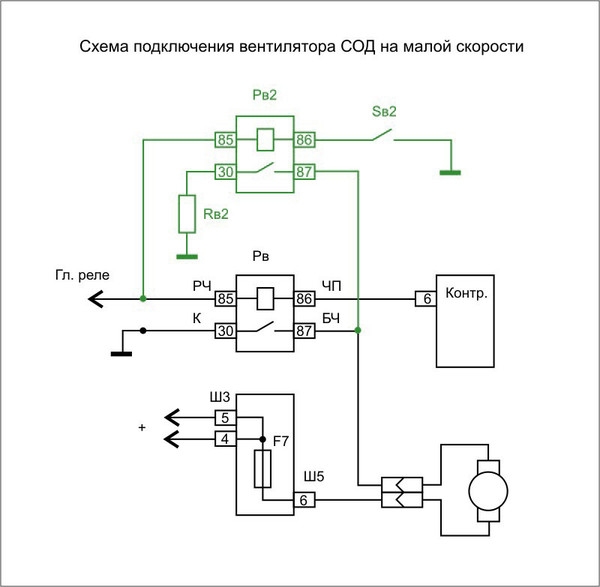

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

Реле вентилятора охлаждения ваз 2110 Датчик включения вентилятора (карбюраторная ВАЗ 2110)

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Реле вентилятора охлаждения ваз 2110 Инжекторный датчик включения вентилятора

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Вентилятор не включается

Причин для этого может быть несколько:

  • Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
  • Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
  • Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
  • Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
  • Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Вентилятор работает постоянно

Это более редкий дефект, он возникает в следующих случаях:

  • Не размыкаются контакты датчика, горит лампа «Проверь двигатель», у карбюраторных ВАЗ 2110 при отключении разъема, вентилятор выключается;
  • Оборвались провода к прибору (только у инжектора);
  • «Залипло» реле в замкнутом состоянии.

Для устранения неисправности необходима замена отказавшего элемента.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Реле вентилятора охлаждения ваз 2110 Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Реле вентилятора охлаждения ваз 2110 Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Датчик включения вентилятора радиатор на ВАЗ 2110

Многие владельцы отечественной «десятки» сетуют на то, что у них не работает вентилятор охлаждения ВАЗ 2110. Проблема достаточно распространенная, но для ее устранения вовсе не обязательно прибегать к помощи специалистов, платить огромные деньги мастерам автосервисов за поиск и устранение причины неполадки.

Реле вентилятора охлаждения ваз 2110

Все это вполне можно сделать своими руками. Сегодня мы расскажем, как именно это делается.

Конструкция

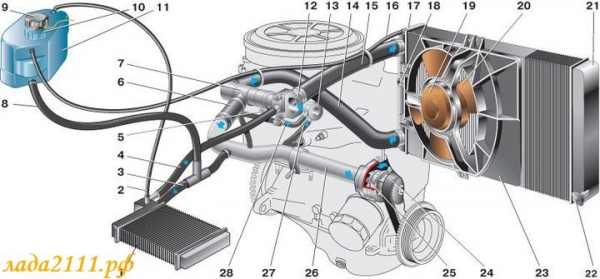

Реле вентилятора охлаждения ваз 2110 Схема системы охлаждения

В состав системы охлаждения входит множество компонентов. Среди интересующих нас сегодня, которые могут вызвать неполадки вентилятора радиатора, отметим:

  • Электрический вентилятор. Данный агрегат включается в работу, когда температура охлаждающей жидкости достигает отметки в 100-105 градусов по Цельсию;
  • Датчик включения вентилятора. Он настроен срабатывать именно в диапазоне указанных температур. Располагается датчик на входном патрубке блока цилиндров (маркировка с завода датчика — LS0112);
  • Предохранитель с маркировкой F7. Он находится в монтажном блоке;
  • Реле вентилятор. Этот агрегат вы найдете уже в салоне, под правой панелью передней консоли.

Если на вашем ВАЗ 2110 не работает вентилятор радиатора, причину неисправности следует искать как раз в указанных выше элементах системы. Хотя может иметь место одна ситуация, при которой электрическая схема не имеет никакого отношения к неисправности.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

Неисправности электрической схемы

Реле вентилятора охлаждения ваз 2110

Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.

  1. Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7. Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.
  2. Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях:
    1. Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
    2. Заглушите мотор, после чего опять запустите двигатель в работу;
    3. Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
    4. Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
    5. Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
  3. Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
    1. Износились щетки коллектора;
    2. Щетки коллектора зависли;
    3. Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
  4. Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
    1. Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
    2. Под панелью располагается три реле;
    3. Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
    4. Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
    5. Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.
