Система охлаждения. Устройство и расположение элементов.

Система охлаждения двигателя (СОД) ВАЗ – жидкостная, закрытого типа, с принудительной циркуляцией.

Разные двигатели семейства 2110 имеют свои особенности и отличия.

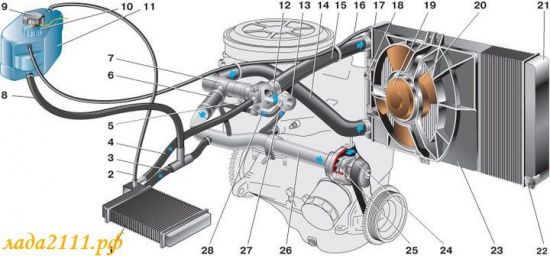

Схема системы охлаждения двигателя ВАЗ 2110 (карбюратор)

Схема подключения патрубков печки ваз 2110

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – подводящий шланг к жидкостной камере пускового устройства карбюратора
28 – отводящий шланг.

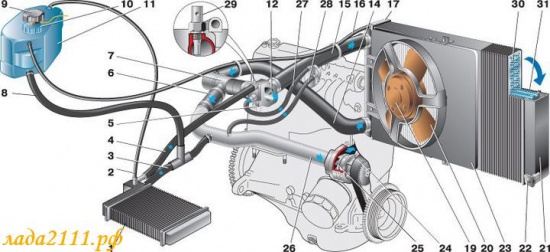

Схема системы охлаждения двигателя ВАЗ 2111, 2112 (инжектор)

Схема подключения патрубков печки ваз 2110

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

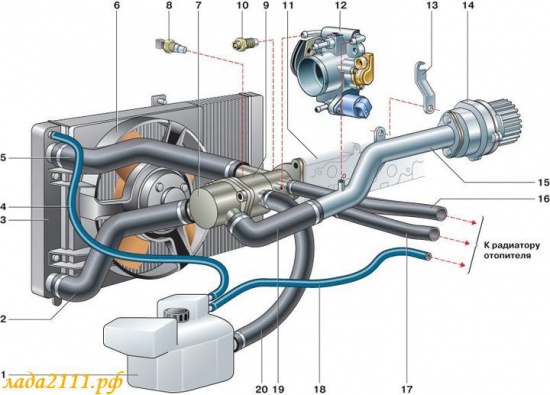

Схема системы охлаждения двигателя ВАЗ 21114, 21124

Системы охлаждения двигателей ВАЗ-21114 и ВАЗ-21124 отличаются от систем охлаждения двигателей ВАЗ-2111 и ВАЗ-2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца в литом алюминиевом корпусе и расширительным бачком увеличенного размера.

Датчик указателя уровня охлаждающей жидкости в расширительном бачке не устанавливается.

Схема подключения патрубков печки ваз 2110

1 – расширительный бачок;2 – отводящий шланг радиатора; 3 – радиатор; 4 – пароотводящий шланг радиатора; 5 – подводящий шланг радиатора; 6 – кожух электровентилятора системы охлаждения; 7 – корпус термостата; 8 – датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке); 9 – выпускной патрубок; 10 – датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров); 11 – головка блока цилиндров; 12 – дроссельный узел; 13 – кронштейн крепления подводящей трубы насоса охлаждающей жидкости; 14 – насос охлаждающей жидкости; 15 – подводящая труба насоса охлаждающей жидкости; 16 – подводящий шланг радиатора отопителя; 17 – отводящий шланг радиатора отопителя; 18 – пароотводящий шланг радиатора отопителя; 19 – шланг подводящей трубы насоса охлаждающей жидкости; 20 – заправочный шланг.

Как заменить неисправную печку на ВАЗ 2110

Система отопления любого транспортного средства предназначена для создания благоприятного микроклимата в автосалоне. В летнее время года обогрев не используется. О печке на ВАЗ 2110 автовладельцы вспоминают лишь с наступлением зимы, когда температура становится отрицательной. Согласно нормам государственного стандарта, при минус 25°С снаружи, в салоне автомобиля должно быть не ниже плюс 16°С.

Схема подключения патрубков печки ваз 2110

Устройство печки «десятки»

Конструкционные особенности системы обогрева заключаются в наличии предохранителя монтажного узла, вентиляторного корпуса, радиатора с заслонками для притока воздушных масс и их равномерного распределения. Охлажденные потоки воздуха, поступая сквозь заслонки печки на ВАЗ 2110, прогреваются.

Ключевым узлом отопительной системы является радиатор печки ВАЗ 2110. Он оснащается специальными подводящими и отводными патрубками. Они выходят в двигательный отсек и прикрепляются к контуру охлаждения авто. Радиатор фиксируется парой саморезов, а кран на печку ВАЗ 2110 монтируется в подводной патрубок, который регулирует поступление охладителя.

Управление этим механизмом можно осуществлять с использованием гибкой тяги, установленной на панели. Внизу радиатора монтируется печной электродвигатель на 2-х упругих подушках, расположенных в направляющем корпусе.

Схема подключения патрубков печки ваз 2110

В контур питания движка вмонтирован и вспомогательный резистор, который обеспечивает 2-скоростной режим вентилятора печки на ВАЗ 2110. Печка оборудована воздуховодами, которые распределяют воздушные массы к дефлекторам для обдувания боковых стекол, а также к трубкам, наведенным на ветровое стекло.

Осуществлять управление горячим воздухом можно в результате поочередного открытия или закрытия крышек обогревателя. Непосредственно заслонка на воздушном притоке управляется тягами от рычажков.

Причины неисправностей печки ВАЗ 2110

Основной причиной замены печки на ВАЗ 2110 могут послужить неисправности системы обогрева:

  • подтекание радиатора;
  • нарушение герметичности соединений патрубков на печку ВАЗ 2110;
  • течь крана;
  • перебои в управлении работой вентилятора;
  • нарушение целостности проводов;
  • окисление электрических элементов.

От своевременности выявления этих дефектов печки на ВАЗ 2110 цена ремонта будет зависеть напрямую. Более серьезные поломки потребуют грамотного подхода и кардинальных мероприятий.

Причиной течи охлаждающей жидкости системы обогрева могут стать подвергнутые коррозии радиатор, кран, стальной патрубок. Правильное диагностирование можно выполнить лишь при тщательном визуальном осматривании. При наличии скрытой неисправности отдельных элементов печки их можно просто заменить, поскольку на сегодняшний день сложностей с приобретением запасных частей на ВАЗ нет.

Схема подключения патрубков печки ваз 2110

Одной из причин поломки обогревателя может стать снижение функциональной активности печного мотора независимо от числа оборотов. При этом раскладе следует проверить, не перегорел ли предохранитель на печку ВАЗ 2110. При обнаружении этого дефекта его надо безотлагательно поменять новым.

При ухудшении циркуляции охладителя виновником выступает испорченный кран обогревателя или закупорка самого радиатора. При заклинивании крана потребуется его замена, а во втором случае нужно будет тщательно прочистить радиатор.

Из-за явного несовершенства системы обогрева многие решаются переделать печку на ВАЗ 2110. Большинство автолюбителей, надеясь на собственные силы, пытаются повысить качество ее работы самостоятельно, но как показывают факты, не всегда получается достичь должного результата. Даже владея глубокими теоретическими знаниями, как снять печку на ВАЗ 2110, можно лишь улучшить герметичность стыков воздухопроводов, сопла, или перенаправить горячие воздушные потоки.

Но этот шаг, в большинстве случаев, не повлияет на температуру внутри салона — она остается прежней. Чтобы в машине зимой было тепло и комфортно, нужно увеличить объем нагнетаемого радиатором тепла. Чаще всего проблема состоит в вентиляторе, который имеет недостаточную мощность и не способен создать требуемый воздушный поток. В этом случае потребуется снятие печки на ВАЗ 2110 для замены электровентилятора.

Обслуживание и ремонт печки ВАЗ 2110

Уход за системой отопления в теплое время года имеет специфические особенности. Так как в процессе эксплуатации техники внутри радиаторов собирается много накипи, то снижается эффективность функционирования всего агрегата. Для очистки балластных элементов автовладельцу потребуются пара червячных брусьев, пара резиновых уплотнителей, ключи, охладитель и резервуар для собирания отработанного антифриза.

Изначально следует выключить электродвигатель и позволить ему остыть. Внизу каждого патрубка необходимо постелить ветошь. Далее производят ослабление хомутов шлангов, сквозь которые охладитель направляется в двигательный отсек. Потом выполняют снятие резиновых соединителей с крана и патрубков, отворачивают саморезы крепежей на уплотнителе, отсоединяют приводную тягу на кране с корпусом вентилятора.

Схема подключения патрубков печки ваз 2110

Радиаторные патрубки снимаются из отверстия, размещенного в заслонке двигательного отсека. При съеме крана производят прочистку патрубков и крана. Для точного диагностирования поломки переключателя печки на ВАЗ 2110 необходимо проанализировать напряжение на контактах при изменении положения ручки узла. При отсутствии изменений в напряжении его следует заменить.

Заслонка также может деформироваться и заклинивать в некоторых положениях. Сейчас можно приобрести стальную заслонку и поменять деформированную из пластика, однако это достаточно трудоемкое мероприятие. Быстро заставить ВАЗовский обогреватель нагнетать теплый воздух можно таким образом. Сначала следует отключить контроллер.

При поступлении питания 12 В заслонка станет открываться/закрываться в соответствии с полярностью. Контроллер не способен выдать необходимую силу тока для перемещения заклиненного или деформированного клапана, а подпитывание напрямую от аккумуляторных батарей позволит принудительно воздействовать на нее, меняя полярность. После этого необходимо установить регулятор печки на ВАЗ 2110 в положение максимум, поставить контроллер обогревателя назад и до весны не менять положение регулятора.

При потеплении можно будет разобрать печь и разобраться в причине заклинивания.

Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

Схема подключения патрубков печки ваз 2110

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

Схема подключения патрубков печки ваз 2110

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.
